حلقه مثلثی واحد اصلی

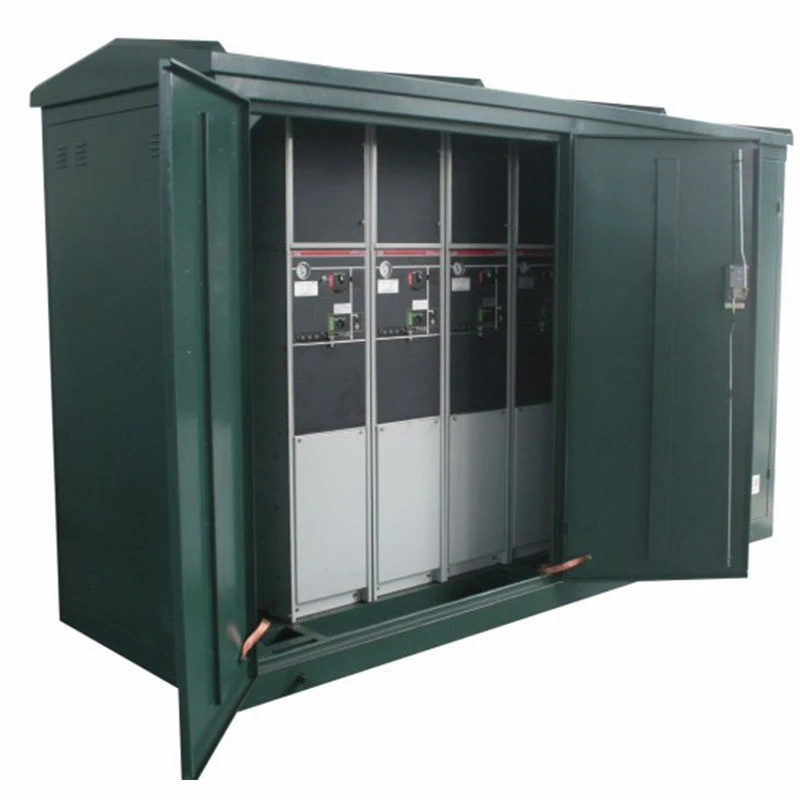

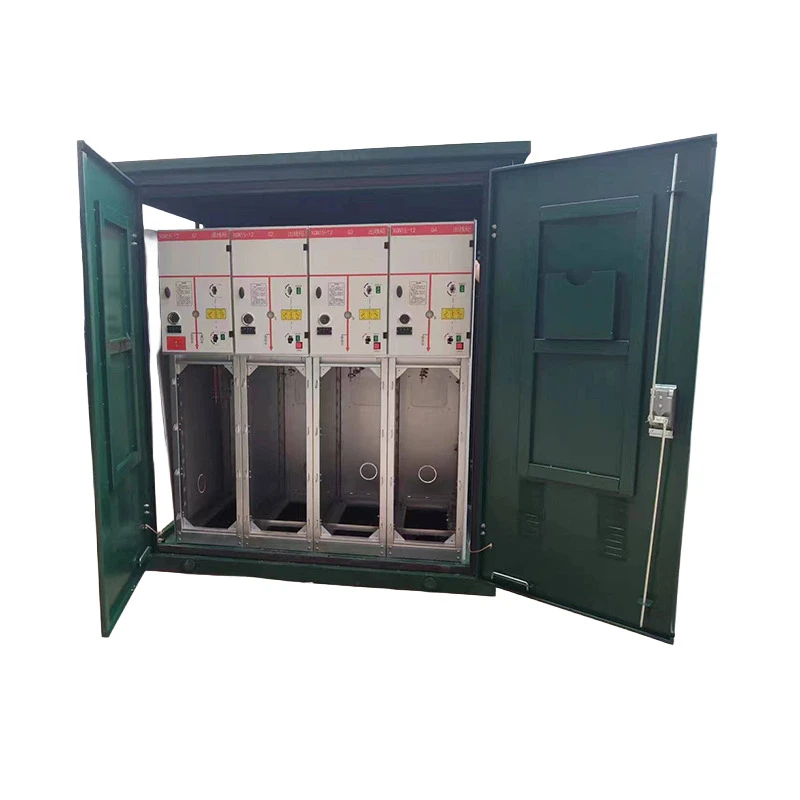

ساختار داخلی یک واحد اصلی حلقه به دقت برای چیدمان کارآمد و مدیریت کابل طراحی شده است. این واحد شامل یک محفظه فلزی بزرگ با بخش های کابینت متعدد است که در یک پیکربندی ساختاری مرتب شده اند.
یک راه‌اندازی معمولی شامل یک کابینت DTU است که در کناره نصب شده و هشت کابینت در قسمت جلویی چیده شده‌اند. در این میان، یکی کابینت PT است، در حالی که هفت مورد باقی مانده، کابینت های تغذیه کننده هستند. به طور خاص، دو کابینت فیدر ورودی و پنج کابینت فیدر خروجی هستند که یک پیکربندی 2-in-5-out را تشکیل می دهند.
این طرح واحد اصلی حلقه مثلثی را می توان با توجه به نیازهای پروژه سفارشی کرد. ترتیب چیدمان کابینت ها نیز مهم است، زیرا یک چیدمان خوب-برنامه ریزی شده مسیریابی واضح کابل را تضمین می کند و تداخل الکتریکی را به حداقل می رساند.

کابینت های فیدر ورودی برق ورودی و توزیع حلقه را مدیریت می کنند، در حالی که کابینت های فیدر خروجی برق را برای بارهای پایین دست تامین می کنند. یکی از مزایای کلیدی این واحد اصلی حلقه مثلثی، قابلیت اطمینان بالای سیستم آن است.
بیشتر واحدهای مدرن از فناوری عایق{0} گاز استفاده می‌کنند که در آن اجزای کلیدی مانند کلیدهای مدار در یک محفظه مهر و موم شده پر از گاز عایق نصب می‌شوند. این به طور قابل توجهی اندازه کلی تجهیزات را کاهش می دهد و باعث صرفه جویی در فضا و ساده سازی نصب می شود.
اجزای الکتریکی داخلی شامل کلیدهای مدار، کلیدهای ارت ایزوله، ترانسفورماتورهای جریان و ترانسفورماتورهای ولتاژ است. ما برای هر واحد اصلی حلقه مثلثی یک سال ضمانت ارائه می دهیم.

جزء سبز نشان داده شده در نمودار یک سوئیچ سه موقعیت- است. این طراحی بسیار کارآمد است، زیرا جداکننده و سوئیچ ارت را در یک مکانیسم عملیاتی واحد ترکیب می‌کند و فضای مورد نیاز را کاهش می‌دهد و عملیات را ساده می‌کند.
هنگامی که دسته عملیاتی در موقعیت وسط قرار دارد، هر دو سوئیچ باز هستند. وقتی به سمت راست بچرخید، ایزولاتور بسته می شود. هنگامی که به سمت چپ می چرخید، کلید ارت بسته می شود.
ما این واحد اصلی حلقه مثلثی را در کارخانه خودمان تولید می کنیم. شما می توانید فقط با یک واحد برای ارزیابی شروع کنید. اگر مشکلی پیش بیاید، ما مشکل را ارزیابی کرده و قطعات جایگزین را فوراً-بدون بهانه ارائه خواهیم کرد. برای پروژه بعدی خود با ما تماس بگیرید.
